Дизайн протектора колес поезда: почему конические колеса обеспечивают устойчивость на поворотах

Колеса поезда относятся к наиболее ответственным несущим компонентам железнодорожного транспорта. Их геометрия напрямую влияет на безопасность, устойчивость езды, износостойкость и способность преодолевать повороты.

Понимание конструкции протектора железнодорожных колес имеет важное значение для инженеров железнодорожного транспорта, производителей подвижного состава и специалистов по закупкам.

1. Контактное напряжение и распределение нагрузки на колеса поезда.

Колесо поезда выдерживает весь вес транспортного средства. Однако площадь контакта между протектором колеса и рельсом крайне мала.

В момент контакта контактное напряжение может достигать 1000 МПа.

Из-за этого чрезвычайного контактного напряжения колеса с рельсом:

· Колеса поезда изготовлены из высокопрочной кованой стали.

· Требуется отличная износостойкость.

· Усталостная устойчивость имеет решающее значение для длительного срока службы.

· Точная термическая обработка обеспечивает надежность конструкции.

Прочная стальная конструкция гарантирует прочность и долговечность, но при этом увеличивает вес колеса и уровень шума при качении.

2. Что такое протектор колеса поезда?

Проступь колеса – это поверхность качения колеса поезда, контактирующая с рельсом.

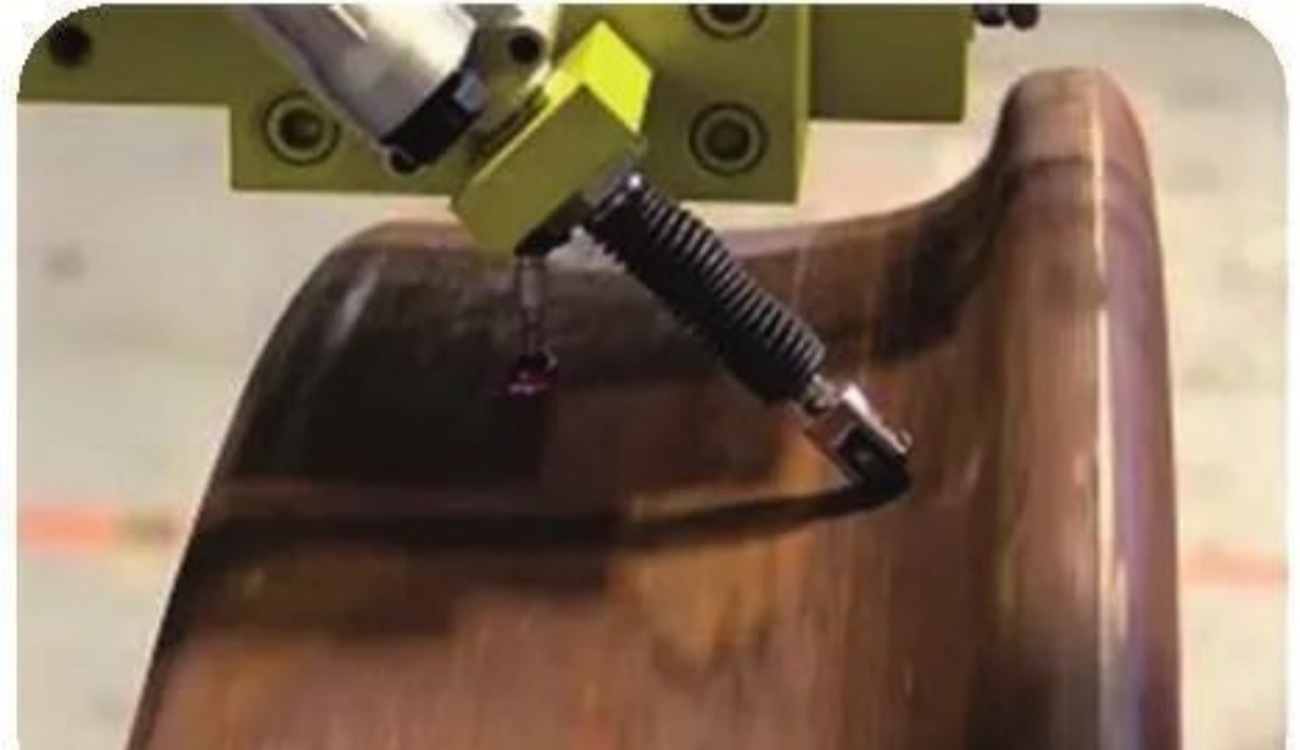

В отличие от цилиндрической поверхности железнодорожные колеса имеют конический профиль протектора. Бортики колес расположены на внутренней стороне рельсов, а поверхность протектора спроектирована с определенным коэффициентом конусности.

Стандартные коэффициенты конусности протектора

Конический протектор обычно включает в себя две зоны уклона:

· Конус 1:20 (иногда 1:40 для высокоскоростных поездов)

Расположен в пределах 48–100 мм от внутреннего фланца.

Это основная зона контакта колеса с рельсом.

· Конус 1:100

Расположен за 100 мм от фланца.

В этом разделе представлена ​​вторичная поддержка стабильности.

Такая геометрия с двойным конусом играет ключевую роль в устойчивости железнодорожного транспортного средства.

3. Почему колеса поезда имеют коническую, а не цилиндрическую форму

Если бы колеса поезда были цилиндрическими, боковое движение вызвало бы нестабильность.

Конический протектор обеспечивает автоматическое самоцентрирование.

Когда колесная пара смещается от центральной линии пути:

· Увеличивается радиус качения на одном колесе.

· Радиус качения противоположного колеса уменьшается.

· Возвращающая сила возникает из-за разницы радиусов качения.

Этот геометрический принцип естественным образом возвращает колесную пару к центру рельса.

Как результат:

· Износ фланцев уменьшен.

· Улучшается стабильность бега.

· Снижаются затраты на техническое обслуживание.

4. Как колеса поезда проходят повороты без дифференциала

Колеса поезда прикреплены к жесткой оси, то есть оба колеса вращаются с одинаковой угловой скоростью.

При вводе кривой:

· Внешнее колесо должно пройти большее расстояние.

· Внутреннее колесо проходит меньшее расстояние.

Конический профиль протектора решает эту проблему механически.

Поскольку радиусы контакта качения различаются:

· Внешнее колесо имеет больший эффективный радиус качения.

· Внутреннее колесо имеет меньший эффективный радиус качения.

Эта разница позволяет поездам плавно проходить повороты, не пробуксовывая и не требуя дифференциальной системы передач.

Это одна из наиболее эффективных механических конструкций в железнодорожном машиностроении.

5. Инженерное значение геометрии колеса и рельса.

Дизайн протектора колес напрямую влияет на:

· Безопасность согласования кривых

· Скорость износа колес и рельсов

· Стабильность работы на высоких скоростях

· Комфорт езды

· Интервалы технического обслуживания

Оптимизированная геометрия железнодорожных колес имеет основополагающее значение для современных грузовых вагонов, локомотивов, систем метро и высокоскоростных поездов.
