Как поезда поворачивают без руля? Объяснение конструкции железнодорожных колес и колесных пар

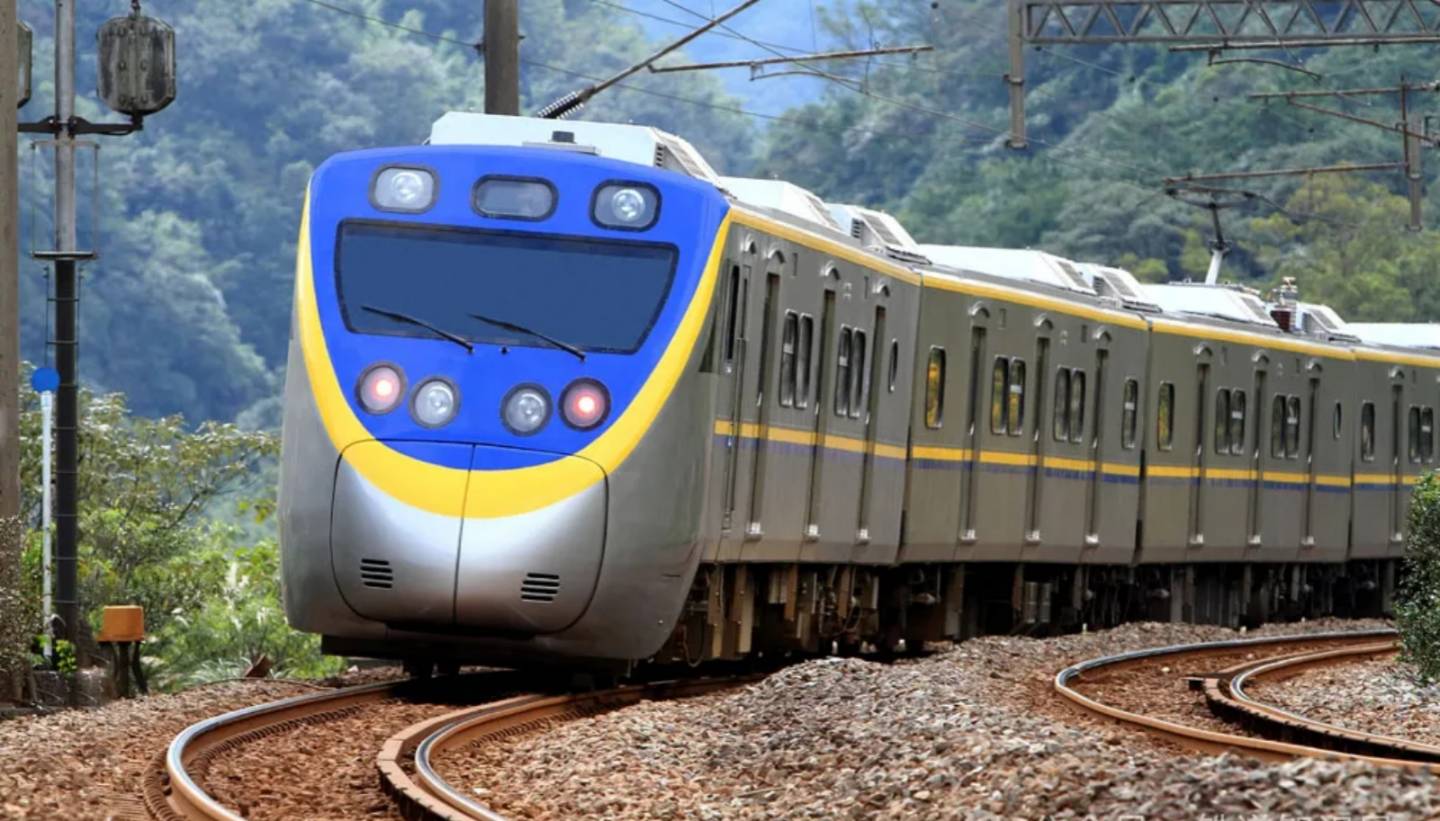

Наблюдая за поездом, плавно проходящим поворот на большой скорости, многие задаются вопросом: как поезд может поворачивать без руля?

В действительности поезда полагаются на специальную конструкцию гусениц железнодорожных колес и сложное взаимодействие между колесами и рельсами для безопасного и плавного прохождения поворотов. Это один из фундаментальных инженерных принципов современных железнодорожных систем.

Почему железнодорожные колеса могут «управлять» автоматически?

В отличие от автомобильных шин, современные железнодорожные колеса, в том числе колеса локомотивов, колес легковых автомобилей, колес грузовых поездов и колес метро, ​​не имеют простой цилиндрической формы. Вместо этого они используют специально разработанные конические или износостойкие профили протектора колес.

Когда колесная пара входит в поворот, она слегка смещается в сторону относительно рельсов:

• Внешнее колесо контактирует с рельсом в месте с большим радиусом качения;

• Внутреннее колесо контактирует с рельсом в положении с меньшим радиусом качения.

Поскольку оба колеса жестко закреплены на одной оси в конфигурации жесткой колесной пары, они всегда вращаются с одинаковой угловой скоростью.

Как результат:

• Внешнее колесо, естественно, проходит больший путь качения;

• Внутреннее колесо проходит меньший путь качения.

Эта разница в радиусе качения автоматически компенсирует разницу в пути между внутренними и внешними рельсами, позволяя поезду плавно проходить повороты без какого-либо рулевого механизма.

Как продольное сползание помогает поездам преодолевать повороты?

На крутых поворотах разница в радиусах качения сама по себе не может полностью компенсировать разницу в расстоянии между внутренними и внешними рельсами.

В этот момент между колесом и рельсом возникает явление, называемое продольной ползучестью.

Продольная ползучесть представляет собой микроскопическое относительное скольжение в пятне контакта колеса с рельсом. Хотя движение чрезвычайно мало, оно помогает перераспределить касательные силы между колесом и рельсом, позволяя внешнему колесу двигаться немного дальше.

Продольное сползание помогает:

• Уменьшить износ фланцев колес;

• Минимизировать воздействие колес на рельсы;

• Улучшение производительности согласования кривой;

• Повышение стабильности бега;

• Продлить срок службы колес и рельсов.

Таким образом, проскальзывание колес по рельсам является еще одним важным механизмом, обеспечивающим плавность движения железнодорожного транспорта на поворотах.

В чем разница между жесткими колесными парами и независимыми колесными парами?

Конструкции колесных пар железных дорог в основном делятся на жесткие колесные пары и независимые колесные пары.

Жесткая колесная пара

Жесткая колесная пара состоит из двух колес, прочно запрессованных на одной оси, в результате чего оба колеса вращаются синхронно.

Такая структура имеет ряд преимуществ:

• Отличные характеристики наведения;

• Устойчивость на высоких скоростях;

• Сильная несущая способность;

• Надежная эксплуатационная безопасность.

По этой причине жесткие колесные пары широко используются в:

• Высокоскоростные поезда;

• Грузовые вагоны;

• Пассажирские вагоны;

• Транспорт метрополитена;

• Тяжелые железнодорожные системы.

Независимая колесная пара

Независимая колесная пара позволяет левому и правому колесам вращаться независимо.

Хотя эта конструкция может естественным образом адаптироваться к различиям в кривых траекториях, ее более слабая способность управления делает ее более восприимчивой к колебательным колебаниям, что ограничивает ее применение в высокоскоростных железнодорожных транспортных средствах.

Сегодня независимые колесные пары в основном используются в:

• Низкопольные трамваи;

• Некоторые легкорельсовые транспортные средства;

• Системы городского транспорта.

Почему дизайн протектора железнодорожных колес так важен?

Точность профилей колеи железнодорожных колес напрямую влияет на производительность поездов и безопасность эксплуатации.

Правильно спроектированный протектор колеса может:

• Улучшение возможностей согласования кривых;

• Уменьшить износ колес и рельсов;

• Минимизировать шум и вибрацию;

• Повышение стабильности на высокой скорости;

• Меньший риск схода с рельсов;

• Продлить срок службы колес.

В результате производство железнодорожных колес требует чрезвычайно высоких стандартов точности обработки протектора, процессов термообработки и точности сборки колесных пар.

MTJ Профессиональное производство железнодорожных колес и колесных пар

Как профессиональный производитель железнодорожных колес, MTJ специализируется на исследованиях, разработке и производстве железнодорожных колес, осей, колесных шин и колесных пар.

Продукция MTJ широко используется в:

• Высокоскоростные железные дороги;

• Тяжелые железные дороги;

• Системы городского железнодорожного транспорта;

• Транспорт метрополитена;

• Локомотивы;

• Грузовые вагоны.

MTJ может предоставить:

• Цельнокованые железнодорожные колеса;

• Упругие колеса;

• Железнодорожные оси;

• Полные колесные пары;

• Шины железнодорожных колес.

Вся продукция производится в соответствии с международными стандартами, что обеспечивает превосходные характеристики прохождения поворотов, стабильность работы и длительный срок службы.

Заключение

Хотя поезда не имеют рулевых колес, они все равно могут безопасно и плавно преодолевать повороты благодаря комбинированному эффекту конической конструкции протектора колес, жесткой конструкции колесных пар и продольного проскальзывания колес по рельсам.

Этот элегантный инженерный принцип остается одной из важнейших основ современного железнодорожного транспорта.
